Насос ОЖ (компонент)-Электронный насос ОЖ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- По коммерческим соображениям блок цилиндров в качестве запасной части не поставляется; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже фиксирующих хомутов трубок обязательно используйте водопроводные (шланговые) клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 5 шагов
-
Выверните крепёжные винты электронного насоса ОЖ (3 шт.).
🔧 головка-бита (под отвёртку) T10 -

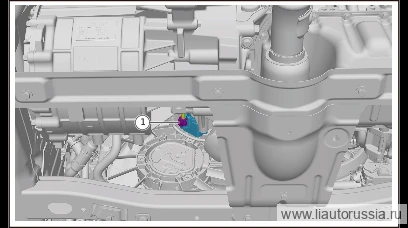

Отсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).
-

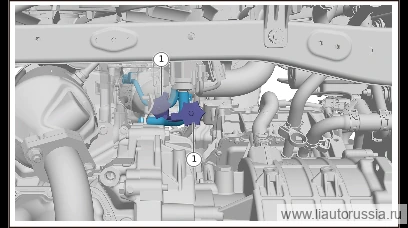

С помощью хомута трубки зажмите подводящую трубку электронного насоса ОЖ и подводящую трубку охлаждения турбокомпрессора в сборе.
-

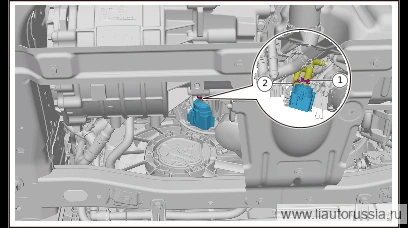

Ослабьте хомут крепления подводящей трубки охлаждающей жидкости электронного насоса ОЖ (1 шт.), отсоедините подводящую трубку охлаждающей жидкости электронного насоса ОЖ от электронного насоса ОЖ.
-
Ослабьте хомут крепления трубки подвода охлаждающей жидкости турбокомпрессора в сборе (1 шт.), отсоедините трубку подвода охлаждающей жидкости турбокомпрессора в сборе от электронного насоса ОЖ, снимите электронный насос ОЖ.
Примечание- Перед демонтажем трубки заранее подложите впитывающую бумагу или хлопчатобумажную ткань для сбора отработанной охлаждающей жидкости.
- Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 5 шагов
-
Установите электронный насос ОЖ, подсоедините подводящую трубку охлаждения турбокомпрессора в сборе к электронному насосу ОЖ, установите хомут крепления подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.).
-
Подсоедините подводящую трубку охлаждающей жидкости электронного насоса ОЖ к электронному насосу ОЖ, установите хомут крепления подводящей трубки охлаждающей жидкости электронного насоса ОЖ (1 шт.)
-
Ослабьте хомут трубки, зажимающий подводящую трубку охлаждающей жидкости электронного насоса ОЖ и подводящую трубку охлаждения турбокомпрессора в сборе.
-
Подсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).
-
Вверните крепёжные винты электронного насоса ОЖ (3 шт.). 1000281 самонарезающий винт Момент затяжки: 1.4±0.1 Н·м
⚙︎ 1.4±0.1 Н·м🔧 головка-бита T10
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Вверните крепёжные винты электронного насоса ОЖ (3 шт.). 1000281 самон… | 1.4±0.1 Н·м |
