Кронштейн крепления впускного коллектора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- Правый кронштейн тяги задней опоры переднего силового агрегата
Снятие 2 шагов
-

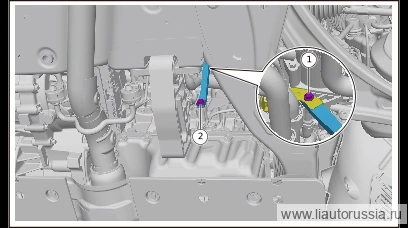

Выверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.), отведите кронштейн резонатора в сторону.
🔧 головка 8 мм -
Выверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.), снимите кронштейн крепления впускного коллектора.
🔧 головка 13 мм
Установка 2 шагов
-
Установите кронштейн крепления впускного коллектора, вверните крепёжные болты кронштейна крепления впускного коллектора (1 шт.). ST00028 Болт с шестигранной головкой и фланцем Момент затяжки: (25±5) Нм
⚙︎ (25±5) Н·м🔧 головка 13 мм -
Установите кронштейн резонатора, установите болт крепления монтажного кронштейна впускного коллектора (1 шт.). Момент затяжки: (10±1.5) Н·м
⚙︎ (10±1.5) Н·м🔧 головка 8 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн крепления впускного коллектора, вверните крепёжны… | (25±5) Н·м |
| Установите кронштейн резонатора, установите болт крепления монтажного… | (10±1.5) Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
