Контроллер левой передней фары в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- левый передний комбинированный фонарь в сборе
Снятие 4 шагов
-
Выверните крепежные болты (3 шт.) блока управления левой передней фарой в сборе (левый передний), расстыкуйте блок управления левой передней фарой в сборе (левый передний) от левого переднего комбинированного фонаря.
🔧 головка Внимание: при выполнении операции учитывайте длину жгута проводов блока управления левой передней фарой в сборе, чтобы избежать повреждения деталей T20 -

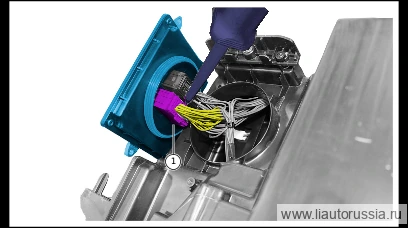

С помощью плоской отвёртки нажмите на фиксирующий язычок разъёма жгута проводов блока управления левой передней фары в сборе (левый передний), отсоедините разъём жгута проводов блока управления левой передней фары в сборе (левый передний).
-

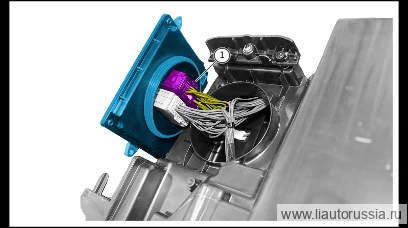

Нажмите на фиксирующий язычок разъёма жгута проводов блока управления левой передней фарой в сборе (левый передний), отсоедините разъём жгута проводов блока управления левой передней фарой в сборе (левый передний).
-
Снимите блок управления левой передней фарой в сборе (левый передний).
Установка 4 шагов
-
Установите блок управления левой передней фарой в сборе (левый передний).
-
Подсоедините разъём жгута проводов блока управления левой передней фары в сборе (левый передний), убедитесь, что фиксирующий язычок разъёма жгута проводов блока управления левой передней фары в сборе (левый передний) защёлкнулся и установлен на месте.
-
Подсоедините разъём жгута проводов блока управления левой передней фары в сборе (левый передний), убедитесь, что фиксирующий язычок разъёма жгута проводов блока управления левой передней фары в сборе (левый передний) защёлкнулся и установлен на месте.
-
Подсоедините блок управления левой передней фарой в сборе (левый передний) к левому переднему комбинированному фонарю, установите крепёжные болты (3 шт.) блока управления левой передней фарой в сборе (левый передний). Момент затяжки: 1.1±0.1 Н·м Сдавливание или повреждение уплотнительного кольца приведёт к попаданию воды и запотеванию. При замене блока управления левой передней фарой в сборе, в случае обнаружения сорванной резьбы необходимо заменить правый передний комбинированный фонарь в сборе.
⚙︎ 1.1±0.1 Н·м🔧 головка Примечание: ● Проверьте, установлено ли уплотнительное кольцо блока управления левой передней фарой в сборе на месте, не допускайте его сдавливания или повреждения T20
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините блок управления левой передней фарой в сборе (левый перед… | 1.1±0.1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления левой передней фарой
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Регулировка высоты фары
- Калибровка кругового обзора 360°
