Габаритный фонарь решётки радиатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

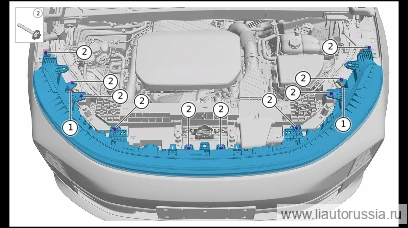

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Передний уплотнитель моторного отсека
Снятие 2 шагов
-
Отсоедините разъём(2 шт.) жгута проводов габаритного фонаря решётки радиатора в сборе.
-
Выверните крепёжные болты (10 шт.) габаритного фонаря решётки радиатора в сборе, снимите габаритный фонарь решётки радиатора в сборе.
🔧 головка 10 мм
Установка 3 шагов
-
Установите габаритный фонарь решётки радиатора в сборе, установите крепёжные болты (10 шт.) габаритного фонаря решётки радиатора в сборе. Комбинированный крепёж Q146B0645F62LS: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 4,5±0.
-
5 Н·м
🔧 головка 10 мм -
Подсоедините разъём(2 шт.) жгута проводов габаритного фонаря решётки радиатора в сборе.
