CMD-осушитель конденсата (малый)

Наружное освещение · Li L6 2024 · стр. 1127–1128 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

CMD-осушитель конденсата (малый)

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Правая защита моторного отсека в сборе
  5. Левая защита моторного отсека в сборе

Снятие 2 шагов

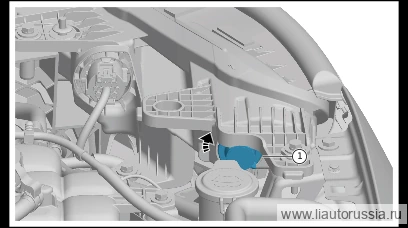

  1. Шаг 1

    Выверните против часовой стрелки осушитель тумана CMD (малого размера) (левый).

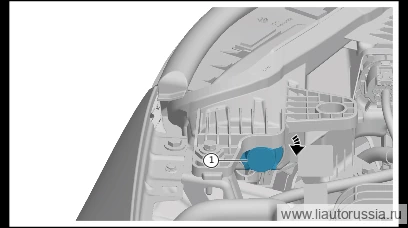

  2. Шаг 2

    Выверните против часовой стрелки CMD влагопоглотитель (малый) (правый).

Установка 2 шагов

  1. Шаг 1

    Установите по часовой стрелке узел обработки тумана CMD (малого размера) (правый).

  2. Шаг 2

    Установите по часовой стрелке осушитель тумана CMD (малый) (левый).
