Передний радар миллиметрового диапазона 77G
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

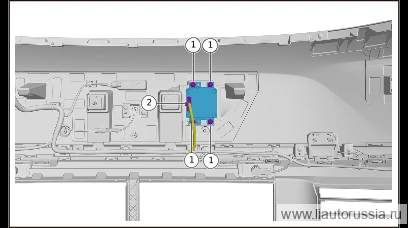

Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-
Выверните крепёжные винты(4 шт.) монтажного кронштейна радара миллиметрового диапазона, снимите узел переднего радара миллиметрового диапазона 77G.
🔧 Торцевая головка-бита Примечание: M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью T25M01-89274816одноразовая деталь
Установка 3 шагов
-
Установите узел переднего радара миллиметрового диапазона 77G, установите крепёжные винты кронштейна установки радара миллиметрового диапазона (4 шт.). M01-89274816 Самонарезающий винт с шестигранной звездообразной головкой и фланцем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25 Примечание: M01-89274816 Самонарезающий винт с шестигранной звездообразной головкой и фланцем является деталью одноразового использования, при каждой операции снятия и установки необходимо заменять его новой детальюM01-89274816одноразовая деталь -
Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-

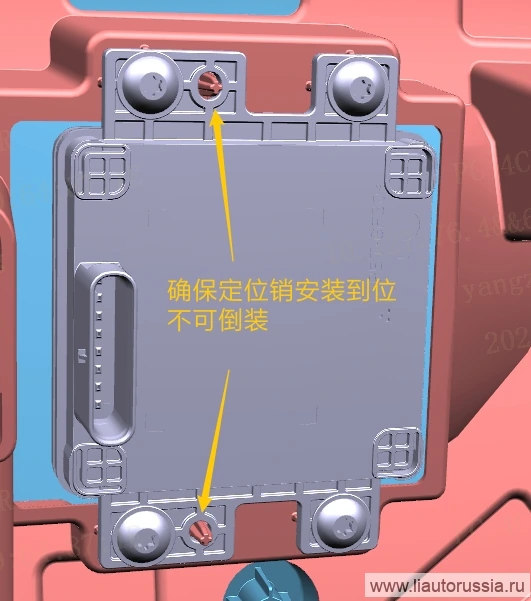

Порядок проверки: обязательно убедитесь, что установочный штифт установлен в установочное отверстие, неправильная установка приведёт к сбою функции помощи водителю!!!
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите узел переднего радара миллиметрового диапазона 77G, установ… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены радара 77 ГГц
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка кругового обзора 360°
- Динамическая калибровка радара миллиметрового диапазона 77G
