Правая передняя соединительная пластина заднего подрамника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Защита топливного бака
- Кронштейн защиты топливного бака
Снятие 2 шагов
-

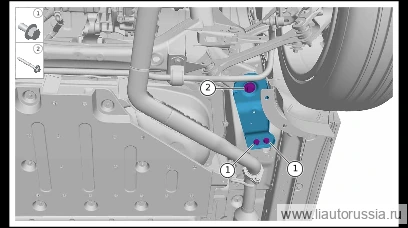

Выверните крепёжный болт соединительной пластины передней правой заднего подрамника (2 шт.).
🔧 головка Примечание: M01-89010048 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 15 ммM01-89010048одноразовая деталь -
Выверните крепёжные болты правой передней соединительной пластины заднего подрамника (1 шт.), снимите правую переднюю соединительную пластину заднего подрамника.
🔧 торцевая головка Внимание: комплект X01-89185070 болта с шестигранной головкой и фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 21 ммX01-89185070одноразовая детальПримечание. Перед демонтажем/монтажом зафиксируйте задний подрамник в сборе с помощью подъёмного приспособления, чтобы избежать его провисания.
Установка 2 шагов
-
Установите правую переднюю соединительную пластину заднего подрамника, установите крепёжный болт(1 шт.) правой передней соединительной пластины заднего подрамника. X01-89185070 комплект «болт с шестигранной головкой и фланцем + плоская шайба» Момент затяжки: 240±20 Н·м
⚙︎ 240±20 Н·м🔧 головка Внимание: X01-89185070 комплект «болт с шестигранной головкой и фланцем + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью 21 ммX01-89185070одноразовая детальПримечание. Перед демонтажем/монтажом зафиксируйте задний подрамник в сборе с помощью подъёмной опоры, чтобы избежать его провисания. -
Установите крепёжный болт (2 шт.) правой передней соединительной пластины заднего подрамника. M01-89010048 болт с шестигранной головкой и фланцем Момент затяжки: 75±5 Н·м
⚙︎ 75±5 Н·м🔧 торцевая головка Внимание: болт с шестигранной головкой и фланцем M01-89010048 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммM01-89010048одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правую переднюю соединительную пластину заднего подрамника,… | 240±20 Н·м |
| Установите крепёжный болт (2 шт.) правой передней соединительной пласт… | 75±5 Н·м |
