Кронштейн защиты топливного бака
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

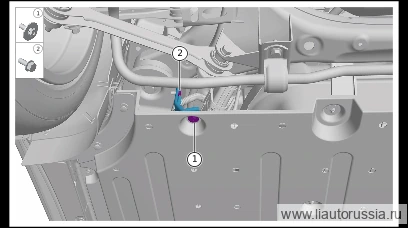

Выверните крепёжные болты (1 шт.) кронштейна защиты топливного бака.
🔧 торцевая головка 10 мм -
Выверните крепёжные болты кронштейна защитной панели топливного бака (1 шт.), снимите кронштейн защитной панели топливного бака.
🔧 головка 10 мм
Установка 2 шагов
-
Установите кронштейн защиты топливного бака, установите крепёжные болты (1 шт.) кронштейна защиты топливного бака. Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70 -
Установите крепёжные болты кронштейна защитной панели топливного бака (1 шт.). X01-89146620 комплект: болт с шестигранной головкой и внутренним шлицевым приводом (звёздочка), пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн защиты топливного бака, установите крепёжные болт… | 9±1 Н·м |
| Установите крепёжные болты кронштейна защитной панели топливного бака… | 6±1 Н·м |
