Ремень безопасности переднего ряда, правая сторона, в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
- Если какой-либо компонент ремня безопасности в сборе неисправен, не выполняйте его ремонт — замените весь ремень безопасности в сборе целиком.
- При демонтаже разъёма жгута проводов преднатяжителя ремня безопасности вставьте в прорезь шлицевую отвёртку, обмотанную изолентой, поддейте фиксатор и снимите разъём жгута проводов.
- Для подсоединения разъёма жгута проводов преднатяжителя ремня безопасности приподнимите фиксатор, установите разъём жгута проводов, затем вдавите фиксатор в разъём жгута проводов; после завершения установки проверьте, полностью ли вдавлен фиксатор.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Аккумулятор книга владельца
- средняя облицовка правой стойки B в сборе
- облицовка верхней части правой стойки B в сборе.
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
Снятие 3 шагов
-

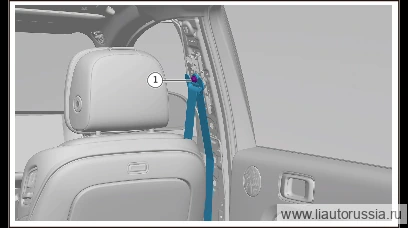

Выверните крепёжный болт инерционной катушки ремня безопасности переднего ряда, правая сторона, (1 шт.).
🔧 головка 14 мм -

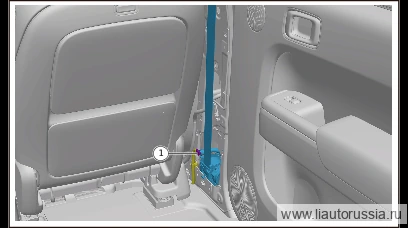

Отсоедините разъём жгута проводов (1 шт.) втягивающего механизма ремня безопасности переднего правого сиденья.
-

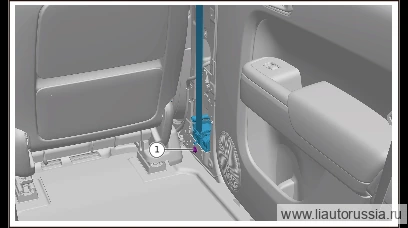

Выверните крепёжный болт (1 шт.) ретрактора ремня безопасности переднего ряда справа, снимите ретрактор ремня безопасности переднего ряда справа.
🔧 торцевая головка 14 мм
Установка 3 шагов
-
Установите ретрактор ремня безопасности переднего правого сиденья, заверните крепёжный болт ретрактора ремня безопасности переднего правого сиденья (1 шт.). X01-58000031 Крепёжный болт ретрактора ремня безопасности Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 ммX01-58000031 -
Подсоедините разъём жгута проводов инерционной катушки ремня безопасности переднего ряда, правая сторона, (1 шт.).
-
Установите крепёжный болт (1 шт.) катушки ремня безопасности переднего правого ряда. X01-58000012 катушка ремня безопасности переднего правого ряда Момент затяжки: 45±5 Н·м Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя узел левой шторки безопасности узел правой шторки безопасности боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности левой стороны второго ряда боковая подушка безопасности правой стороны второго ряда 2. Ремни безопасности: левый передний нижний преднатяжитель катушка ремня безопасности правой стороны второго ряда катушка ремня безопасности переднего правого ряда катушка ремня безопасности левой стороны второго ряда катушка ремня безопасности переднего левого ряда правый передний нижний преднатяжитель …………………………………………
⚙︎ 45±5 Н·м🔧 головка★★★★★Примечания по замене подушек безопасности: Если сработала любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить новый блок управления подушками безопасности (ECU): 1 14 ммX01-58000012
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ретрактор ремня безопасности переднего правого сиденья, зав… | 45±5 Н·м |
| Установите крепёжный болт (1 шт.) катушки ремня безопасности переднего… | 45±5 Н·м |
