Узел замка капота в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
Снятие 3 шагов
-

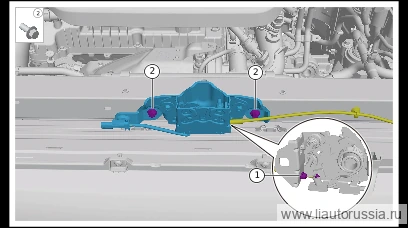

Отсоедините разъём жгута проводов замка капота в сборе (1 шт.).
-
Выверните крепёжные болты (2 шт.) замка капота в сборе, отсоедините замок капота в сборе.
🔧 головка 10 мм -

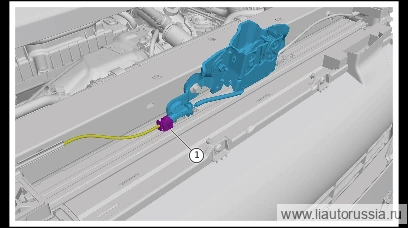

Отсоедините узел замка капота в сборе от троса замка капота в сборе, снимите узел замка капота в сборе.
Установка 3 шагов
-
Подсоедините сборочный узел замка капота к тросу замка капота в сборе.
-
Установите замок капота в сборе, заверните крепёжные болты замка капота в сборе (2 шт.). Q1840820F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820F61 -
Подсоедините разъём (1 шт.) жгута проводов замка капота в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите замок капота в сборе, заверните крепёжные болты замка капот… | 23±2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
