Трос наружного открывания левой задней двери

Фурнитура левой задней двери · Li L6 2024 · стр. 2031–2032 оригинала
6 шагов снятия6 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Трос наружного открывания левой задней двери

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
  5. облицовка подлокотника левой задней двери в сборе
  6. Компонент облицовки левой задней двери.
  7. Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
  8. задняя направляющая стекла левой задней двери в сборе

Снятие 6 шагов

  1. Шаг 1

    Выверните фиксирующие винты (3 шт.) корпуса замка левой задней двери в сборе.

    🔧 головка отвёртки T30

  2. Отсоедините фиксирующую клипсу (1 шт.), соединяющую жгут проводов левой задней двери в сборе с левой дверью.

  3. Отсоедините заглушку троса внутреннего открывания задней двери (1 шт.) от левой задней двери, извлеките замок левой задней двери в сборе вместе с тросом наружного открывания левой задней двери, тросом внутреннего открывания левой двери и жгутом проводов левой задней двери.

  4. Шаг 4

    Отсоедините фиксирующую защёлку (5 шт.) троса наружного открывания левой задней двери.

  5. Шаг 5

    Отсоедините защёлку (1 шт.) троса наружного открывания левой задней двери от корпуса замка левой задней двери в сборе.

  6. Отсоедините клипсу (1 шт.), соединяющую трос наружного открывания левой задней двери с корпусом замка левой задней двери в сборе, снимите трос наружного открывания левой задней двери.

Установка 6 шагов

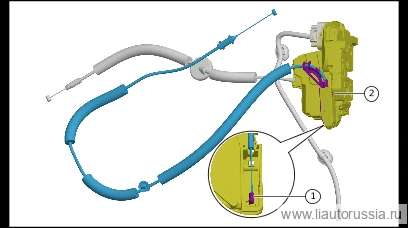

  1. Шаг 1

    Установите соединение троса наружного открывания левой задней двери с замком левой задней двери в сборе, установите соединительный фиксатор (1 шт.).

  2. Шаг 2

    Установите защёлку (1 шт.) троса наружного открывания левой задней двери на корпус замка левой задней двери в сборе.

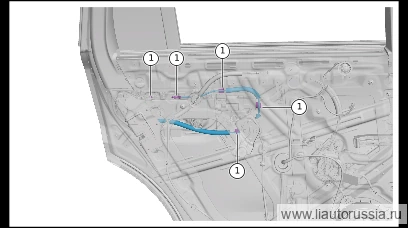

  3. Шаг 3

    Установите фиксирующую защёлку (5 шт.) троса наружного открывания левой задней двери.

  4. Шаг 4

    Установите узел корпуса замка левой задней двери в сборе на дверь, установите заглушку троса внутреннего открывания задней двери (1 шт.) на левую заднюю дверь.

  5. Установите фиксирующие защёлки (1 шт.) соединения жгута проводов левой задней двери в сборе с левой дверью.

  6. Установите крепёжные винты корпуса замка левой задней двери в сборе (3 шт.). X01-89215617 Винт с шестигранной звездообразной цилиндрической фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка с битой Внимание: винт с шестигранной звездообразной цилиндрической фланцевой головкой X01-89215617 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью T30X01-89215617одноразовая деталь

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные винты корпуса замка левой задней двери в сборе (3…9±1 Н·м
