Скрытая наружная ручка правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
- внутренний молдинг стекла правой передней двери
- водонепроницаемая плёнка правой передней двери в сборе
- Передний низкочастотный динамик
- стекло правой передней двери в сборе
- стеклоподъёмник правой передней двери с электроприводом в сборе
Снятие 5 шагов
-

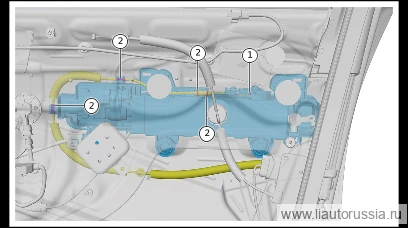

Отсоедините трос наружного открывания правой передней двери.
-
Отсоедините фиксирующий зажим (4 шт.) троса наружного открывания правой передней двери.
-

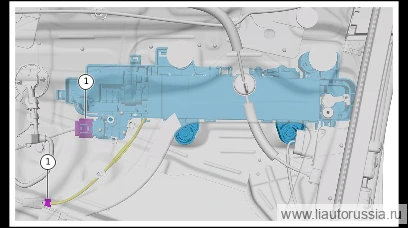

Отсоедините разъём (2 шт.) жгута проводов скрытой наружной ручки правой передней двери в сборе.
-

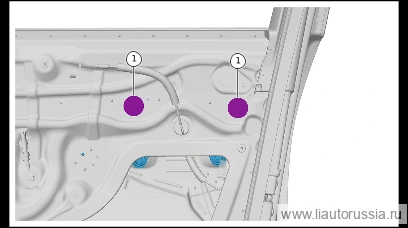

Снимите накладку (2 шт.).
-

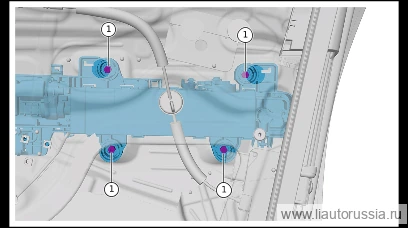

Выверните крепёжные болты (4 шт.) скрытой наружной ручки правой передней двери в сборе, снимите скрытую наружную ручку правой передней двери в сборе.
🔧 головка 10 мм
Установка 5 шагов
-
Установите скрытую наружную ручку правой передней двери в сборе, установите фиксирующие болты (4 шт.) скрытой наружной ручки правой передней двери в сборе.
🔧 головка отвёртки 10 мм -
Установите наклейку (2 шт.).
-
Подсоедините разъём (2 шт.) жгута проводов скрытой наружной ручки правой передней двери в сборе.
-
Установите крепёжный фиксатор троса наружного открывания правой передней двери (4 шт.).
-
Подсоедините трос наружного открывания правой передней двери.
