Стеклоподъёмник правой передней двери с электроприводом в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Выключатель стеклоподъёмника переднего пассажирского сиденья в сборе
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
- внутренний молдинг стекла правой передней двери
- водонепроницаемая плёнка правой передней двери в сборе
- стекло правой передней двери в сборе
Снятие 6 шагов
-

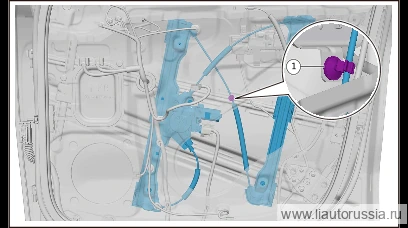

Отсоедините фиксирующий зажим (1 шт.) стеклоподъёмника с электроприводом правой передней двери в сборе.
-
Отсоедините разъём жгута проводов стеклоподъёмника правой передней двери с электроприводом в сборе (1 шт.).
-

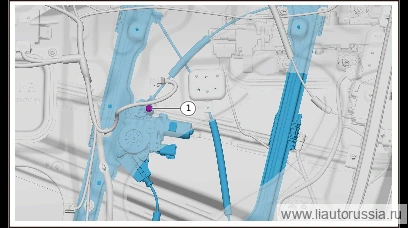

Выверните крепёжные болты электрического стеклоподъёмника правой передней двери в сборе (1 шт.).
🔧 головка торцевая 10 мм -
Оторвите наклейку (2 шт.).
-

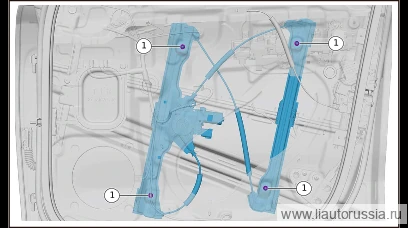

Выверните крепёжную гайку (4 шт.) электрического стеклоподъёмника правой передней двери в сборе, снимите электрический стеклоподъёмник правой передней двери в сборе.
🔧 головка 10 мм -
Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.
Установка 5 шагов
-
Установите стеклоподъёмник правой передней двери с электроприводом в сборе, установите крепёжные гайки стеклоподъёмника правой передней двери с электроприводом в сборе (4 шт.). Шестигранная гайка с фланцем Q32006F38 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -

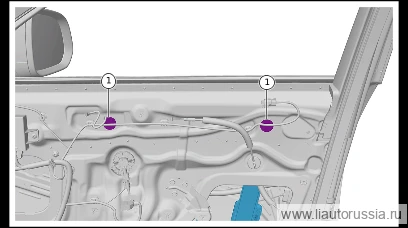

Установите наклейку (2 шт.).
-
Заверните крепёжные болты электрического стеклоподъёмника правой передней двери в сборе (1 шт.). Q1860612F36 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка торцевая 10 ммQ1860612F36 -

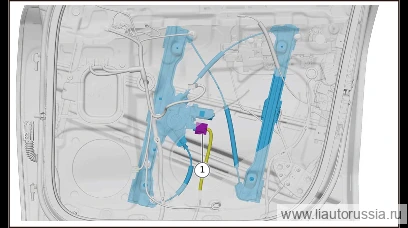

Подсоедините разъём (1 шт.) жгута проводов электрического стеклоподъёмника правой передней двери в сборе.
-
Подсоедините фиксирующий зажим (1 шт.) стеклоподъёмника с электроприводом правой передней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите стеклоподъёмник правой передней двери с электроприводом в с… | 9±1 Н·м |
| Заверните крепёжные болты электрического стеклоподъёмника правой перед… | 9±1 Н·м |
