Компоненты замка левой задней двери — корпус замка левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Компонент облицовки левой задней двери.
- Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
- задняя направляющая стекла левой задней двери в сборе
Снятие 8 шагов
-

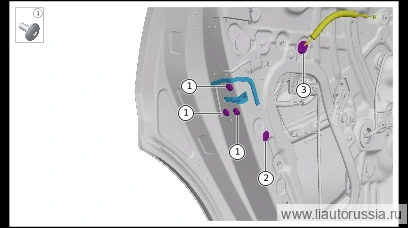

Выверните фиксирующие винты (3 шт.) корпуса замка левой задней двери в сборе.
🔧 головка отвёртки T30 -
Отсоедините фиксирующую клипсу (1 шт.), соединяющую жгут проводов левой задней двери в сборе с левой дверью.
-
Отсоедините заглушку троса внутреннего открывания задней двери (1 шт.) от левой задней двери, извлеките замок левой задней двери в сборе вместе с тросом наружного открывания левой задней двери, тросом внутреннего открывания левой двери и жгутом проводов левой задней двери.
-
Отсоедините разъём (1 шт.) жгута проводов левой задней двери в сборе от корпуса замка левой задней двери в сборе. 2 . Отсоедините поролоновую накладку от корпуса замка левой задней двери в сборе.
-
Отсоедините защёлки (1 шт.) технологической крышки, откройте технологическое отверстие.
-
Отсоедините защёлки (2 шт.) соединения троса внутреннего открывания задней двери (левая) с корпусом замка левой задней двери в сборе, снимите трос внутреннего открывания задней двери (левая).
-
Отсоедините защёлку (1 шт.) троса наружного открывания левой задней двери от корпуса замка левой задней двери в сборе.
-
Отсоедините клипсу (1 шт.), соединяющую трос наружного открывания левой задней двери с корпусом замка левой задней двери в сборе, снимите корпус замка левой задней двери в сборе.
Установка 9 шагов
-
Подсоедините трос наружного открывания левой задней двери к замку левой задней двери в сборе, установите соединительный фиксатор (1 шт.).
-
Установите защёлку (1 шт.) троса наружного открывания левой задней двери на корпус замка левой задней двери в сборе.
-
Установите трос внутреннего открывания задней двери (левый), установите клипсы (в 2 местах), соединяющие трос внутреннего открывания задней двери (левый) с корпусом замка левой задней двери в сборе.
-
Установите защёлки (1 шт.) технологической крышки, верните на место технологическое отверстие.
-
Установите соединение губки с корпусом замка левой задней двери в сборе.
-
Установите разъём (1 шт.), соединяющий жгут проводов левой задней двери в сборе с корпусом замка левой задней двери в сборе.
-
Установите узел корпуса замка левой задней двери в сборе на дверь, установите заглушку троса внутреннего открывания задней двери (1 шт.) на левую заднюю дверь.
-
Установите фиксирующие защёлки (1 шт.) соединения жгута проводов левой задней двери в сборе с левой дверью.
-
Установите крепёжные винты корпуса замка левой задней двери в сборе (3 шт.). X01-89215617 Винт с шестигранной звездообразной цилиндрической фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка с битой Внимание: винт с шестигранной звездообразной цилиндрической фланцевой головкой X01-89215617 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью T30X01-89215617одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты корпуса замка левой задней двери в сборе (3… | 9±1 Н·м |
