Компонент замка левой задней двери – ограничитель задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения деталей салона.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.

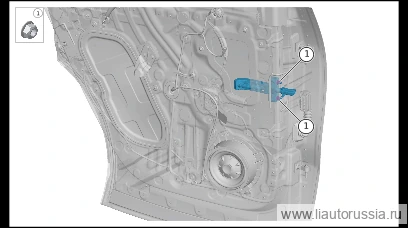

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Компонент облицовки левой задней двери.
- Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
Снятие 2 шагов
-

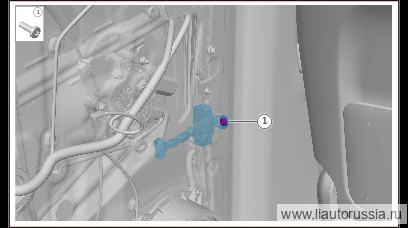

Выверните крепёжные болты (1 шт.) ограничителя задней двери в сборе (левая сторона).
🔧 головка-бита Примечание: винт с полукруглой головкой и внутренним шестигранником Q215B0825T1F71S — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую T45 ммодноразовая деталь -
Выверните фиксирующие гайки (2 шт.) ограничителя задней двери в сборе (левая сторона), снимите ограничитель задней двери в сборе (левая сторона).
🔧 головка отвёртки 10 мм
Установка 2 шагов
-
Установите ограничитель задней двери в сборе (левая сторона), установите крепёжные гайки ограничителя задней двери в сборе (левая сторона) (2 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка с битой 10 мм -
Заверните крепёжные болты ограничителя открывания задней двери в сборе (левая сторона) (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем (Torx) Q215B0825T1F71S Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 отвёрточная головка T45 мм Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем (Torx) Q215B0825T1F71S является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой детальюодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ограничитель задней двери в сборе (левая сторона), установи… | 9±1 Н·м |
| Заверните крепёжные болты ограничителя открывания задней двери в сборе… | 23±2 Н·м |
