Компоненты усилителя бампера — усилитель заднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 3 шагов
-

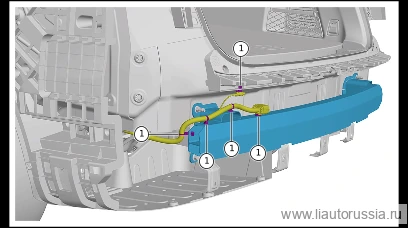

Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
-

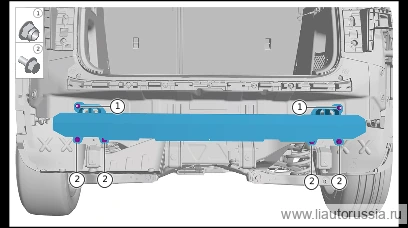

Выверните крепежные болты (4 шт.) задней балки бампера в сборе.
🔧 головка 15 мм -
Выверните крепёжные гайки (2 шт.) задней балки бампера в сборе, снимите заднюю балку бампера в сборе.
🔧 Головка 15 мм
Установка 3 шагов
-
Установите заднюю противоударную балку в сборе, установите крепёжные гайки крепления задней противоударной балки в сборе (2 шт.). Q33910T13F70 Стопорная шестигранная фланцевая гайка с неметаллической вставкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 Головка 15 мм -
Установите крепежный болт (4 шт.) балки заднего бампера в сборе. M01-89010048 Болт с фланцевой шестигранной головкой Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 Головка 15 ммM01-89010048 -
Установите фиксатор жгута проводов кузова в сборе (5 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю противоударную балку в сборе, установите крепёжные г… | 23±2 Н·м |
| Установите крепежный болт (4 шт.) балки заднего бампера в сборе. M01-8… | 45±3 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
