Подпиточная трубка отопителя (подузел в сборе)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже/монтаже крепёжных хомутов на обоих концах водяного шланга обязательно используйте специальные клещи для хомутов, запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения монтажа опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране кнопку «Выйти из режима подъёмника» — система автоматически произведёт подкачку, по завершении подкачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 4 шагов
-
Ослабьте хомут(1 шт.) шланга подпитки дополнительного бачка двигателя (ДВС), отсоедините шланг подпитки дополнительного бачка двигателя (ДВС) от трубки подпитки отопителя в сборе.
-

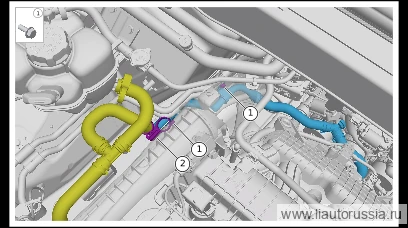

Выверните фиксирующий болт (2 шт.) трубки подпитки отопителя.
🔧 головка Предупреждение: Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! 10 мм -

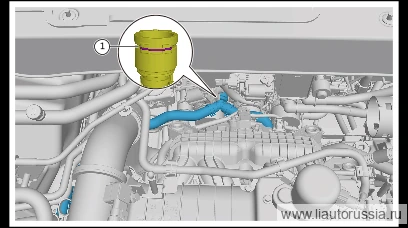

Ослабьте хомут крепления (1 шт.) узла трубки подпитки отопителя в сборе, отсоедините узел трубки подпитки отопителя в сборе от интегрированного модуля управления температурными режимами.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -
Ослабьте фиксирующий хомут трубки подпитки отопителя в сборе (1 шт.), отсоедините трубку подпитки отопителя в сборе от подводящего шланга отопителя, секция двигателя (ДВС), снимите трубку подпитки отопителя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 4 шагов
-
Установите трубку подпитки отопителя в сборе, подсоедините трубку подпитки отопителя в сборе к подводящему шлангу отопителя (участок двигателя (ДВС)), установите хомут(1 шт.) трубки подпитки отопителя в сборе.
-
Подсоедините трубку подпитки отопителя в сборе к интегрированному модулю управления теплом, установите фиксирующий хомут (1 шт.) трубки подпитки отопителя в сборе.
-
Установите крепёжный болт (2 шт.) трубки подпитки отопителя. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините шланг подпитки дополнительного бачка ДВС к трубке подпитки отопителя в сборе, установите фиксирующий хомут шланга подпитки дополнительного бачка ДВС (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (2 шт.) трубки подпитки отопителя. Q1860616F… | 9±1 Н·м |
