Отводящий шланг отопителя, участок интегрированного модуля
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже/монтаже крепёжных хомутов на обоих концах водяного шланга обязательно используйте специальные клещи для хомутов, запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения монтажа опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране кнопку «Выйти из режима подъёмника» — система автоматически произведёт подкачку, по завершении подкачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 2 шагов
-

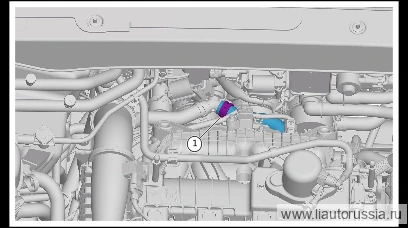

Ослабьте хомут крепления (1 шт.) секции отводящего шланга отопителя со стороны интегрированного модуля, отсоедините секцию отводящего шланга отопителя со стороны интегрированного модуля от трубки подпитки отопителя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -

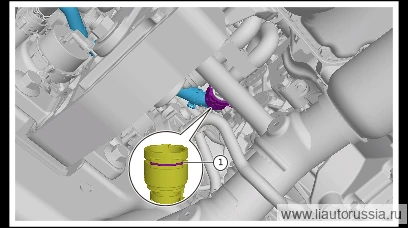

Ослабьте фиксирующий хомут отводящего шланга отопителя, секция интегрированного модуля (1 шт.), отсоедините отводящий шланг отопителя, секция интегрированного модуля, от подводящего шланга отопителя, секция двигателя (ДВС), снимите отводящий шланг отопителя, секция интегрированного модуля.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 2 шагов
-
Установите отводящий шланг отопителя (участок интегрированного модуля), подсоедините отводящий шланг отопителя (участок интегрированного модуля) к подводящему шлангу отопителя (участок двигателя (ДВС)), установите хомут(1 шт.) отводящего шланга отопителя (участок интегрированного модуля).
-
Подсоедините участок отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля к трубке подпитки отопителя, установите фиксирующий хомут (1 шт.) участка отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля.
