Кронштейн компрессора с электроприводом
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должны выполняться персоналом, имеющим удостоверение электрика по электробезопасности (IC-карта) на низковольтное оборудование, в высоковольтных диэлектрических перчатках; при этом необходимо обеспечить собственную изоляционную защиту, ношение металлических предметов на теле запрещается.
- В процессе демонтажа и монтажа высоковольтных компонентов ремонтные специалисты, имеющие удостоверение электрика по электробезопасности (IC-карта) на низковольтное оборудование, должны работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, ношение металлических предметов на теле запрещается.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 8 шагов
-

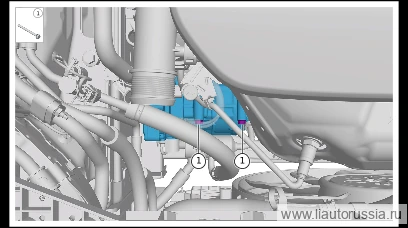

Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.).
🔧 головка 13 мм -
Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).
-
Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.), переместите компрессор с электроприводом в сборе к месту установки электронного вентилятора в сборе.
🔧 головка 13 мм -
Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
-
Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Выверните крепёжные болты кронштейна компрессора с электроприводом (1 шт.).
🔧 головка 10 мм -
Выверните болты крепления кронштейна компрессора с электроприводом (4 шт.), снимите кронштейн компрессора с электроприводом, затем снимите компрессор с электроприводом в сборе.
🔧 головка 13 мм -
Выверните крепёжный болт (1 шт.) кронштейна высоковольтного жгута компрессора, снимите кронштейн высоковольтного жгута компрессора.
🔧 головка 10 мм
Установка 8 шагов
-
Установите кронштейн высоковольтного жгута проводов компрессора, установите крепёжные болты(1 шт.) кронштейна высоковольтного жгута проводов компрессора. Q1860616F70 Фланцевый болт с шестигранной головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70 -

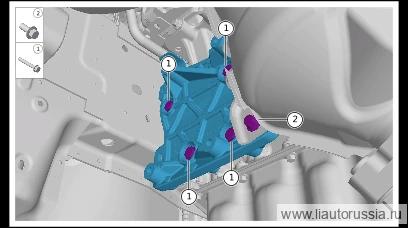

Установите кронштейн компрессора с электроприводом, установите болты крепления кронштейна компрессора с электроприводом (4 шт.). Q1860855F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860855F61 -
Установите крепёжные болты кронштейна компрессора с электроприводом (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820F61 -
Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
-
Установите компрессор с электроприводом в сборе, установите жгут проводов двигателя (ДВС) в сборе, установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61 -
Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
-
Установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного жгута проводов компрессора, устан… | 9±1 Н·м |
| Установите кронштейн компрессора с электроприводом, установите болты к… | 23±2 Н·м |
| Установите крепёжные болты кронштейна компрессора с электроприводом (1… | 23±2 Н·м |
| Установите компрессор с электроприводом в сборе, установите жгут прово… | 23±2 Н·м |
| Установите крепёжные болты компрессора с электроприводом в сборе (2 шт… | 23±2 Н·м |
