Монтажный кронштейн плафона подлокотника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- панель заднего кондиционера в сборе
- верхняя задняя крышка центральной консоли в сборе
- USB первого ряда
- Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
Снятие 1 шагов
-

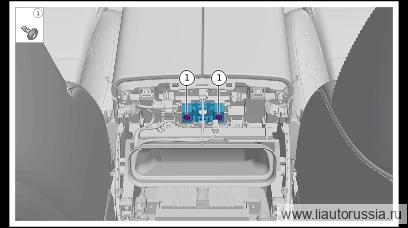

Выверните крепёжный винт (2 шт.) монтажного кронштейна подсветки подлокотника, снимите монтажный кронштейн подсветки подлокотника.
🔧 торцевая головка с приводом T25
Установка 2 шагов
-
Установите монтажный кронштейн подсветки подлокотника, установите крепёжный винт монтажного кронштейна подсветки подлокотника (2 шт.).
-
X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндрической головкой цветковой формы и фланцем Момент затяжки: 1,5±0,2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 головка-бита T25X01-89274012
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндри… | 1.5±0.2 Н·м |
