Задняя камера кругового обзора 360 при парковке
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шагов
-

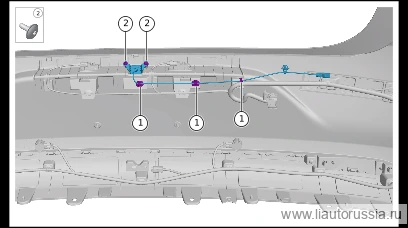

Расстыкуйте фиксатор(3 шт.) жгута проводов задней камеры парковки 360°.
-
Выверните крепёжные винты задней камеры кругового обзора 360 при парковке (2 шт.), снимите заднюю камеру кругового обзора 360 при парковке.
🔧 торцовая головка-бита T25Примечание. Защитите линзу задней камеры кругового обзора 360 при парковке от царапин.
Установка 2 шагов
-
Установите заднюю камеру кругового обзора 360 при парковке, установите крепёжные винты задней камеры кругового обзора 360 при парковке (2 шт.). X01-89275016 самонарезающий винт с фланцевой головкой под внутренний шестигранник-звёздочку. Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцовая головка-бита T25X01-89275016Примечание. Защитите линзу задней камеры кругового обзора 360 при парковке от царапин. -
Установите фиксаторы жгута проводов задней камеры кругового обзора 360° (3 шт.), убедитесь, что установка выполнена правильно.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю камеру кругового обзора 360 при парковке, установите… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура перезагрузки медиасистемы HMI
- Калибровка кругового обзора 360°
