Жгут проводов заднего электродвигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если низковольтный разъём жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён грызунами), необходимо немедленно заменить провод, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные провода и провода с лёгкой пластиковой оболочкой.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 6 шагов
-
Отсоедините разъём (1 шт.) жгута проводов заднего электродвигателя в сборе.
-
Выверните болт заземления жгута проводов заднего электродвигателя в сборе (1 шт.).
🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь -

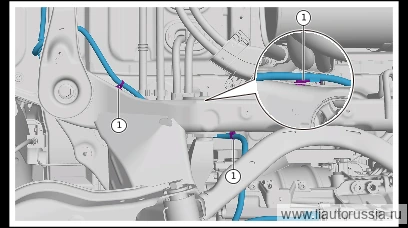

Отсоедините фиксирующую защёлку(2 шт.) жгута проводов заднего электродвигателя в сборе.
-

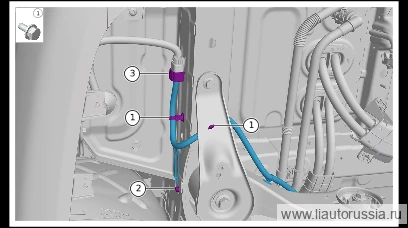

Отсоедините крепёжный фиксатор (3 шт.) жгута проводов заднего электродвигателя в сборе.
-

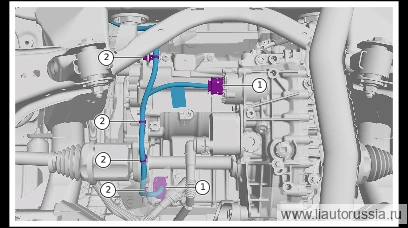

Отсоедините разъём (2 шт.) жгута проводов заднего электродвигателя в сборе.
-
Отсоедините фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (4 шт.), снимите жгут проводов заднего электродвигателя в сборе.
Установка 6 шагов
-
Установите жгут проводов заднего электродвигателя в сборе, установите фиксирующую защёлку (4 шт.) жгута проводов заднего электродвигателя в сборе.
-
Подсоедините разъём жгута проводов заднего электродвигателя в сборе (2 шт.).
-
Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (3 шт.).
-
Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (2 шт.).
-
Установите болт массы (1 шт.) жгута проводов заднего электродвигателя в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь -
Подсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите болт массы (1 шт.) жгута проводов заднего электродвигателя… | 9±1 Н·м |
