Жгут проводов заднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шагов
-

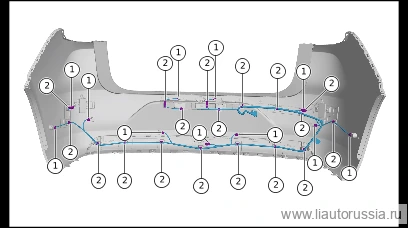

Отсоедините разъём жгута проводов заднего бампера в сборе (11 шт.).
-

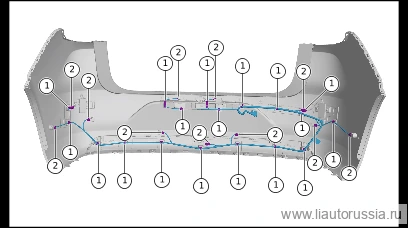

Отсоедините фиксирующие защёлки(18 шт.) жгута проводов заднего бампера в сборе, снимите жгут проводов заднего бампера в сборе.
Установка 2 шагов
-
Установите жгут проводов заднего бампера в сборе, установите крепёжные защёлки жгута проводов заднего бампера в сборе (18 шт.).
-
Подсоедините разъём (11 шт.) жгута проводов заднего бампера в сборе.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
