Жгут проводов правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
- Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
- Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
Снятие 10 шагов
-
Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).
-
Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).
-

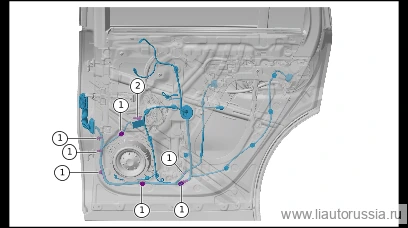

Отсоедините фиксатор (4 шт.) жгута проводов правой задней двери в сборе.
-
Отсоедините разъём жгута проводов правой задней двери в сборе (2 шт.).
-

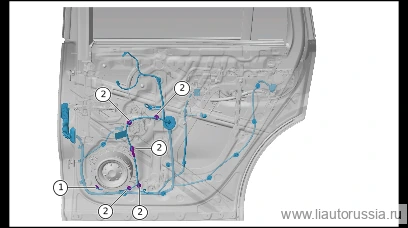

Отсоедините фиксатор (5 шт.) жгута проводов правой задней двери в сборе.
-
Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).
-

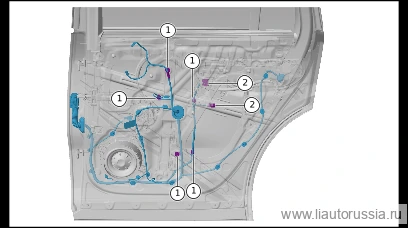

Отсоедините фиксатор (5 шт.) жгута проводов правой задней двери в сборе.
-
Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).
-

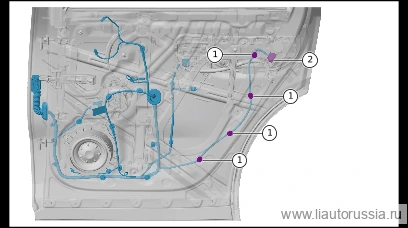

Отсоедините фиксатор (7 шт.) жгута проводов правой задней двери в сборе.
-

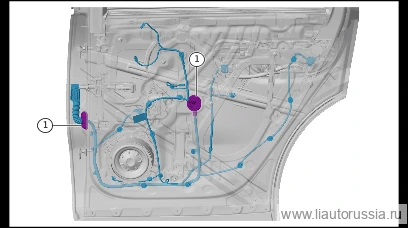

Отсоедините резиновое уплотнение (2 шт.), снимите жгут проводов правой задней двери в сборе.
Установка 10 шагов
-
Установите жгут проводов правой задней двери в сборе, установите резиновое уплотнение (2 шт.).
-
Установите фиксатор жгута проводов правой задней двери в сборе (7 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.
-
Установите фиксатор жгута проводов правой задней двери в сборе (5 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.
-
Установите фиксатор жгута проводов правой задней двери в сборе (5 шт.).
-
Подсоедините разъём (2 шт.) жгута проводов правой задней двери в сборе.
-
Установите фиксатор жгута проводов правой задней двери в сборе (4 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.
-
Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.
