Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
Снятие 1 шагов
-

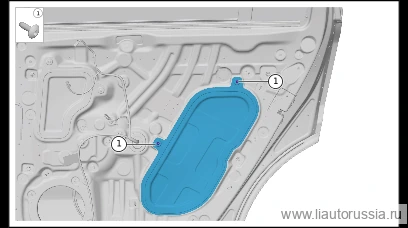

Выверните крепёжные винты гидроизоляционной плёнки правой задней двери в сборе (2 шт.), снимите гидроизоляционную плёнку правой задней двери в сборе.
🔧 крестовая отвёртка Внимание: разложите гидроизоляционную плёнку изнаночной стороной вверх ровно, избегайте попадания на неё посторонних загрязненийПримечание. С помощью инструмента отделите гидроизоляционную плёнку от бутилового герметика, избегайте повреждения гидроизоляционной плёнки.
Установка 1 шагов
-
Установите водозащитную плёнку правой задней двери в сборе, установите крепёжный винт водозащитной плёнки правой задней двери в сборе (2 шт.). Q2734816F36 самонарезающий винт с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите водозащитную плёнку правой задней двери в сборе, установите… | 1.5±0.5 Н·м |
