Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- облицовка подлокотника правой задней двери в сборе
- Узел декоративной панели правой задней двери
Снятие 1 шагов
-

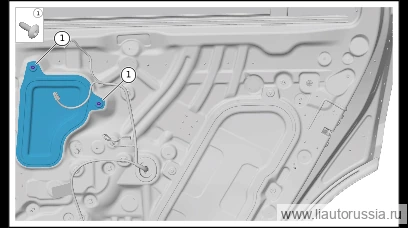

Выверните фиксирующие винты (2 шт.) малой водозащитной плёнки правой задней двери в сборе, снимите малую водозащитную плёнку правой задней двери в сборе.
🔧 крестовая отвёртка Примечание: располагайте водозащитную плёнку обратной стороной вверх на ровной поверхности, чтобы избежать налипания мусора на плёнкуПримечание. С помощью инструмента отделите водозащитную плёнку от бутилового герметика, чтобы избежать её повреждения.
Установка 1 шагов
-
Установите малую гидроизоляционную плёнку правой задней двери в сборе, установите крепёжные винты малой гидроизоляционной плёнки правой задней двери в сборе (2 шт.). Q2734816F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите малую гидроизоляционную плёнку правой задней двери в сборе,… | 1.5±0.5 Н·м |
