Жгут проводов правой передней двери в сборе

Низковольтные жгуты · Li L6 2024 · стр. 1641–1643 оригинала
12 шагов снятия12 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обеспечьте защиту соответствующих жгутов проводов и соответствующих деталей.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов правой передней двери в сборе

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
  5. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
  6. Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
  7. дверной фонарь
  8. Снятие/установка узла облицовочной панели правой передней двери
  9. водонепроницаемая плёнка правой передней двери в сборе
  10. малая водонепроницаемая плёнка правой передней двери в сборе
  11. Передний низкочастотный динамик

Снятие 12 шагов

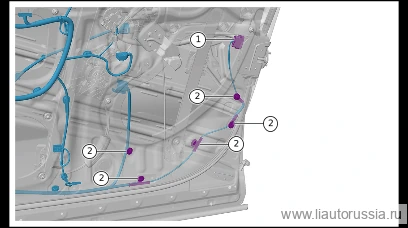

  1. Шаг 1

    Отсоедините разъём жгута проводов правой передней двери в сборе (1 шт.).

  2. Отсоедините фиксирующую защёлку(5 шт.) жгута проводов правой передней двери в сборе.

  3. Шаг 3

    Отсоедините разъём жгута проводов правой передней двери в сборе (3 шт.).

  4. Отсоедините фиксирующую защёлку(4 шт.) жгута проводов правой передней двери в сборе.

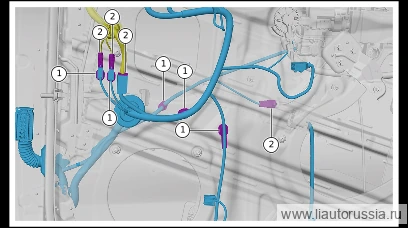

  5. Шаг 5

    Отсоедините разъём жгута проводов правой передней двери в сборе (2 шт.).

  6. Отсоедините фиксирующую защёлку(5 шт.) жгута проводов правой передней двери в сборе.

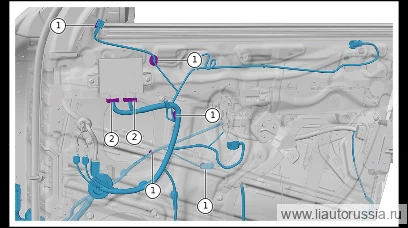

  7. Шаг 7

    Отсоедините разъём жгута проводов правой передней двери в сборе (4 шт.).

  8. Отсоедините фиксирующую защёлку(5 шт.) жгута проводов правой передней двери в сборе.

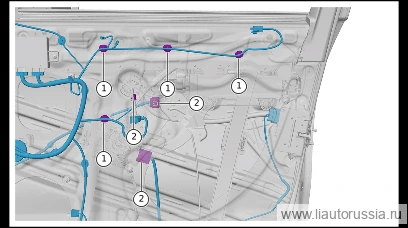

  9. Шаг 9

    Отсоедините заглушку жгута проводов правой передней двери в сборе.

  10. Отсоедините фиксирующую защёлку(4 шт.) жгута проводов правой передней двери в сборе.

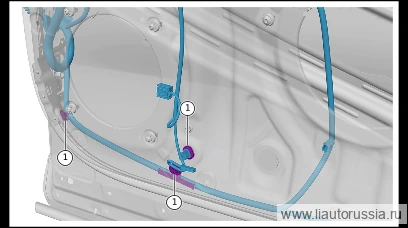

  11. Шаг 11

    Отсоедините фиксирующую защёлку(3 шт.) жгута проводов правой передней двери в сборе.

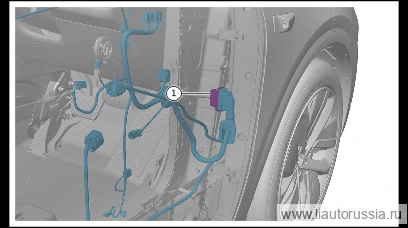

  12. Шаг 12

    Отсоедините разъём (1 шт.) жгута проводов правой передней двери в сборе, снимите жгут проводов правой передней двери в сборе.

Установка 12 шагов

  1. Шаг 1

    Установите жгут проводов правой передней двери в сборе, подсоедините разъём жгута проводов правой передней двери в сборе (1 шт.).

  2. Шаг 2

    Установите фиксатор (3 шт.) жгута проводов правой передней двери в сборе.

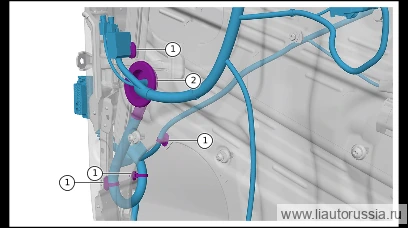

  3. Шаг 3

    Установите фиксатор (4 шт.) жгута проводов правой передней двери в сборе.

  4. Установите заглушку жгута проводов правой передней двери в сборе.

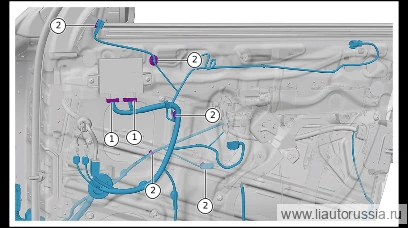

  5. Шаг 5

    Установите фиксатор (5 шт.) жгута проводов правой передней двери в сборе.

  6. Подсоедините разъём (4 шт.) жгута проводов правой передней двери в сборе.

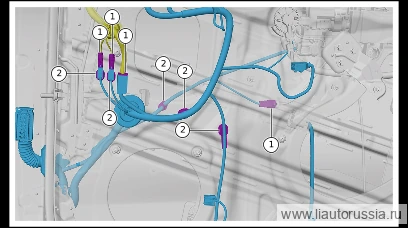

  7. Шаг 7

    Установите фиксатор (5 шт.) жгута проводов правой передней двери в сборе.

  8. Подсоедините разъём (2 шт.) жгута проводов правой передней двери в сборе.

  9. Шаг 9

    Установите фиксатор (4 шт.) жгута проводов правой передней двери в сборе.

  10. Установите фиксатор (3 шт.) жгута проводов правой передней двери в сборе.

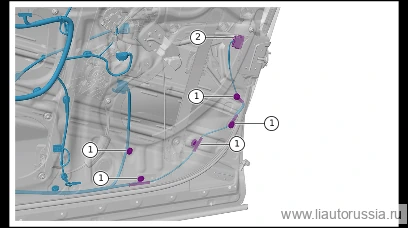

  11. Шаг 11

    Установите фиксатор (5 шт.) жгута проводов правой передней двери в сборе.

  12. Подсоедините разъём (1 шт.) жгута проводов правой передней двери в сборе.
