Малая водонепроницаемая плёнка правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
Снятие 1 шагов
-

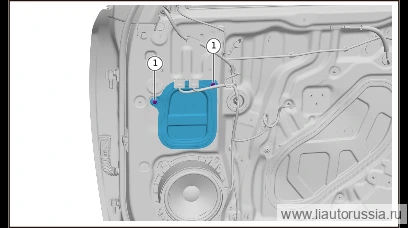

Выверните крепёжные винты малой водозащитной плёнки правой передней двери в сборе (2 шт.), снимите малую водозащитную плёнку правой передней двери в сборе. С помощью инструмента отделите водозащитную плёнку от бутилового герметика, избегая повреждения плёнки.
🔧 крестовая отвёртка Внимание: укладывайте водозащитную плёнку обратной стороной ровно, не допускайте прилипания посторонних частиц к плёнке
Установка 2 шагов
-
Нанесите бутиловый герметик, приклейте малую водонепроницаемую плёнку правой передней двери в сборе на листовой металл правой передней двери.
-
Установите крепёжный винт (2 шт.) малой водонепроницаемой плёнки правой передней двери в сборе. Q2734816F36 самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (2 шт.) малой водонепроницаемой плёнки право… | 1.5±0.5 Н·м |
