Жгут проводов экрана HMI центральной консоли
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
Снятие 3 шагов
-

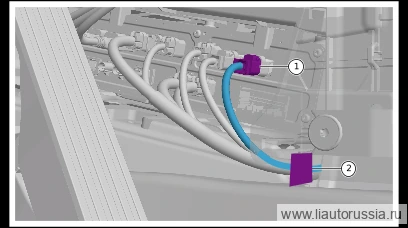

Отрежьте разъём жгута проводов центрального экрана HMI, оберните жгут проводов термоусаживаемой трубкой.
-
Отсоедините разъём(1 шт.) жгута проводов центрального экрана HMI с блоком HMI.
-

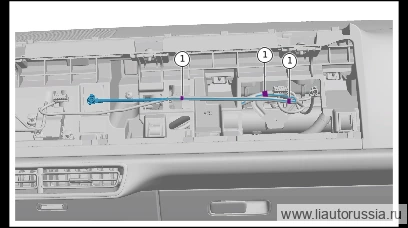

Отрежьте разъём жгута проводов центрального экрана HMI, оберните жгут проводов термоусаживаемой трубкой.
Установка 3 шагов
-

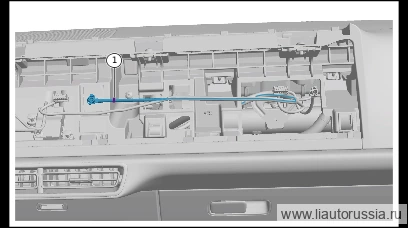

Установите разъём(1 шт.) жгута проводов центрального экрана HMI и блока HMI.
-
Обмотайте жгут проводов HMI центрального дисплея тканевой лентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов HMI центрального дисплея тканевой лентой вокруг жгута проводов панели приборов в сборе.
