Кронштейн жгута проводов компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

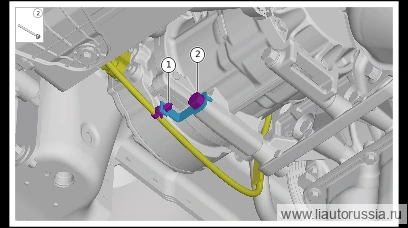

Отсоедините фиксирующую защёлку жгута проводов компрессора (1 шт.).
-
Выверните крепёжный болт (1 шт.) компрессора, снимите кронштейн жгута проводов компрессора.
🔧 головка 13 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов компрессора, установите крепёжный болт (1 шт.) компрессора. Q1860890F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61 -
Установите фиксирующую защёлку жгута проводов компрессора (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов компрессора, установите крепёжный… | 23±2 Н·м |
