Средний монтажный кронштейн нижней защиты переднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

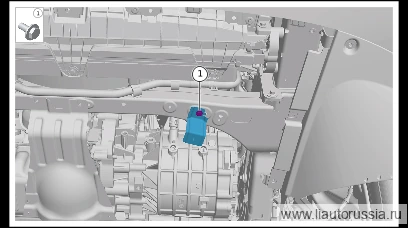

Выверните крепёжные болты среднего монтажного кронштейна нижней защитной панели переднего бампера (левая сторона) (1 шт.), снимите средний монтажный кронштейн нижней защитной панели переднего бампера (левая сторона).
🔧 головка 10 мм -

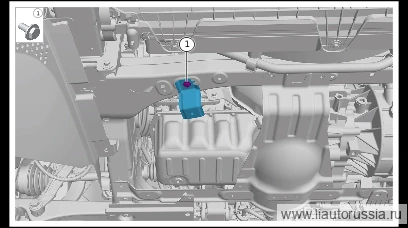

Выверните крепёжные болты (1 шт.) среднего монтажного кронштейна нижней защиты переднего бампера (правая сторона), снимите средний монтажный кронштейн нижней защиты переднего бампера (правая сторона).
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите средний монтажный кронштейн нижней защитной панели переднего бампера (правая сторона), установите крепёжные болты среднего монтажного кронштейна нижней защитной панели переднего бампера (правая сторона) (1 шт.). Q140B0616F70LS комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите средний монтажный кронштейн нижней защиты переднего бампера (левая сторона), установите крепёжные болты (1 шт.) среднего монтажного кронштейна нижней защиты переднего бампера (левая сторона). Q140B0616F70LS комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите средний монтажный кронштейн нижней защитной панели переднег… | 9±1 Н·м |
| Установите средний монтажный кронштейн нижней защиты переднего бампера… | 9±1 Н·м |
