Средний кронштейн заднего бампера в сборе
Задний бампер · Li L6 2024 · стр. 2963–2964 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шагов
-

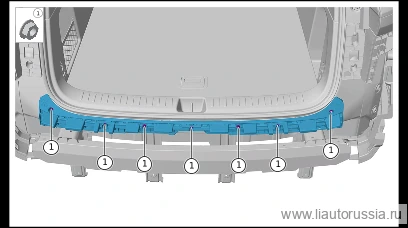

Выверните фиксирующие гайки (6 шт.) среднего кронштейна заднего бампера в сборе, снимите средний кронштейн заднего бампера в сборе.
🔧 Торцевая головка 10 мм
Установка 1 шагов
-
Установите средний кронштейн заднего бампера в сборе, установите крепёжные гайки (7 шт.) среднего кронштейна заднего бампера в сборе. Q32006F36 шестигранная фланцевая гайка. Момент затяжки: 6±1,0 Н·м.
⚙︎ 6±1.0 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите средний кронштейн заднего бампера в сборе, установите крепё… | 6±1.0 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
