Правый кронштейн в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шагов
-

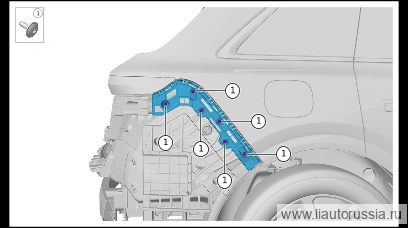

Выверните фиксирующие винты (6 шт.) правого кронштейна заднего бампера в сборе, снимите правый кронштейн заднего бампера в сборе.
🔧 Головка-бита T20
Установка 1 шагов
-
Установите правый кронштейн заднего бампера в сборе, установите крепёжные винты (6 шт.) правого кронштейна заднего бампера в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T20M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый кронштейн заднего бампера в сборе, установите крепёж… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
