Правое наружное зеркало заднего вида в сборе — правый указатель поворота — PRO

Зеркала заднего вида (наружные и внутреннее) · Li L6 2024 · стр. 3020–3021 оригинала
2 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Правое наружное зеркало заднего вида в сборе — правый указатель поворота — PRO

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. правое наружное зеркало заднего вида в сборе — малый узел правого зеркального элемента в сборе
  5. правое наружное зеркало заднего вида в сборе — правое кольцо зеркала
  6. правое наружное зеркало заднего вида в сборе — декоративный кожух правого наружного зеркала заднего вида

Снятие 2 шагов

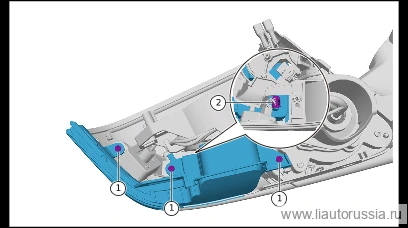

  1. Шаг 1

    Выверните крепёжные винты (3 шт.) правого указателя поворота-PRO.

    🔧 торцевая насадка T10

  2. Отсоедините разъём жгута проводов правого указателя поворота-PRO (1 шт.), снимите правый указатель поворота-PRO.

Установка 3 шагов

  1. Подсоедините разъём жгута проводов (1 шт.) правого указателя поворота PRO, установите правый указатель поворота PRO.

  2. Установите крепёжные винты правого указателя поворота — PRO (3 шт.). LAA-90000464 крепёжный винт Момент затяжки:

  3. 8 Н·м

    🔧 торцевая насадка Внимание: крепёжный винт LAA-90000464 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его на новый T10одноразовая деталь

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
