Правое наружное зеркало заднего вида в сборе — малый узел правого зеркального элемента в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 3 шагов
-
С помощью пластиковой лопатки равномерно и постепенно синхронно отожмите зеркальный элемент правого наружного зеркала заднего вида.
Примечание. Следите за длиной жгута проводов правого наружного зеркала заднего вида во избежание его повреждения. -

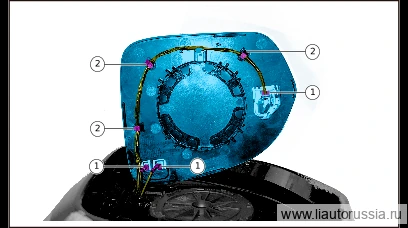

Отсоедините разъём жгута проводов зеркального элемента правого наружного зеркала заднего вида (3 шт.).
-
Отсоедините жгут проводов правого наружного зеркала заднего вида от фиксирующих зажимов (3 шт.) зеркального элемента правого наружного зеркала заднего вида, снимите зеркальный элемент правого наружного зеркала заднего вида.
Установка 3 шагов
-
Вставьте жгут проводов правого наружного зеркала заднего вида в фиксирующие защёлки зеркального элемента правого наружного зеркала заднего вида (3 шт.).
-
Подсоедините разъём жгута проводов зеркальной поверхности правого наружного зеркала заднего вида (3 шт.).
-
Равномерно и постепенно синхронно установите зеркальный элемент правого наружного зеркала заднего вида.
Примечание. Учитывайте длину жгута проводов правого наружного зеркала заднего вида, чтобы не допустить его защемления.
