Правое наружное зеркало заднего вида в сборе — правое кольцо зеркала

Зеркала заднего вида (наружные и внутреннее) · Li L6 2024 · стр. 3004–3005 оригинала
2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Правое наружное зеркало заднего вида в сборе — правое кольцо зеркала

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. правое наружное зеркало заднего вида в сборе — малый узел правого зеркального элемента в сборе

Снятие 2 шагов

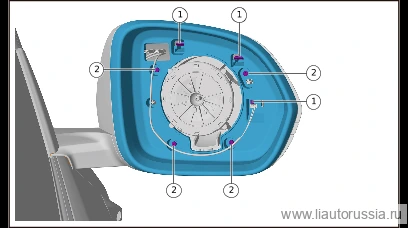

  1. Шаг 1

    Выверните крепёжные винты правого ободка зеркала (4 шт.).

    🔧 головка под отвёртку T10

  2. Отсоедините фиксаторы правого кольца зеркала (3 шт.), снимите правое кольцо зеркала.

    X01-90000288одноразовая деталь
    Примечание. Крепёжные винты правого кольца зеркала X01-90000288 являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми.

Установка 2 шагов

  1. Шаг 1

    Установите правое кольцо зеркала.

  2. Установите крепёжные винты (4 шт.) окантовки правого зеркала. X01-90000288 Крепёжный винт окантовки зеркала. Момент затяжки: 1,2 Н·м.

    ⚙︎ 1.2 Н·м🔧 торцевая головка T10X01-90000288одноразовая деталь
    Примечание. X01-90000288 крепёжные винты окантовки правого зеркала являются одноразовыми деталями, при каждой разборке и сборке их необходимо заменять новыми.

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные винты (4 шт.) окантовки правого зеркала. X01-9000…1.2 Н·м
