Монтажный кронштейн радара ACC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шагов
-
Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-

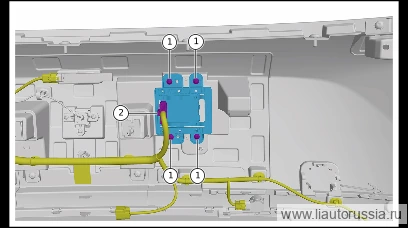

Выверните крепёжные винты (4 шт.) монтажного кронштейна радара ACC, снимите узел переднего радара миллиметрового диапазона 77G.
🔧 головка-бита T25 -
Выверните фиксирующие винты (3 шт.) переднего радара миллиметрового диапазона 77G, снимите передний радар миллиметрового диапазона 77G.
🔧 головка-бита Внимание: самонарезающий винт с фланцевой цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем X01-89274016 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новую T25X01-89274016одноразовая деталь
Установка 3 шагов
-
Установите передний радар миллиметрового диапазона 77G, установите крепёжные винты переднего радара миллиметрового диапазона 77G. X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка Внимание: X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем — одноразовая деталь, при каждом демонтаже необходимо заменять на новую T25X01-89274016одноразовая деталь -
Установите узел переднего радара миллиметрового диапазона 77 ГГц, установите фиксирующие винты (4 шт.) монтажного кронштейна радара ACC. X01-89275016 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25X01-89275016 -
Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний радар миллиметрового диапазона 77G, установите кре… | 1.5±0.5 Н·м |
| Установите узел переднего радара миллиметрового диапазона 77 ГГц, уста… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
