Левый нижний монтажный кронштейн в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шагов
-

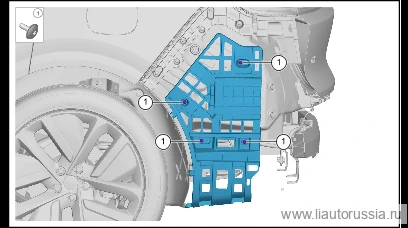

Выверните фиксирующие винты (4 шт.) левого нижнего монтажного кронштейна заднего бампера в сборе, снимите левый нижний монтажный кронштейн заднего бампера в сборе.
🔧 Головка-бита T25
Установка 2 шагов
-
Установите левый нижний монтажный кронштейн заднего бампера в сборе, установите крепёжные винты левого нижнего монтажного кронштейна заднего бампера в сборе (4 шт.). M01-89274816 саморез с полукруглой головкой, фланцем и внутренним шестигранником-звёздочкой Момент затяжки: 1.5±0.
M01-89274816 -
5 Н·м
🔧 Головка-бита T25
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
