Левый кронштейн заднего бампера в сборе
Задний бампер · Li L6 2024 · стр. 2965–2966 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения монтажа с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма наружу и прижмите её к заднему бамперу в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 1 шагов
-

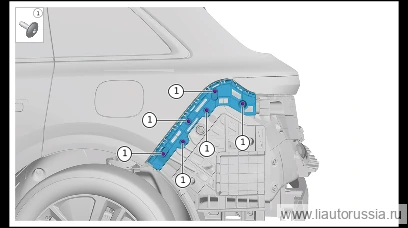

Выверните крепёжный винт (6 шт.) левого кронштейна заднего бампера в сборе, снимите левый кронштейн заднего бампера в сборе.
🔧 бита-насадка T20
Установка 1 шагов
-
Установите левый кронштейн заднего бампера в сборе, установите фиксирующий винт (6 шт.) левого кронштейна заднего бампера в сборе.M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T20M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый кронштейн заднего бампера в сборе, установите фиксиру… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
