Диагностический портLi L9 2026 NEW Livis
Обновлено: 29 сентября 2026
Внимание
Описание по официальному руководству Li L9 Livis 2026 (нового поколения). У других комплектаций L9 2026 часть функций (с пометкой «при наличии») и технические характеристики могут отличаться.

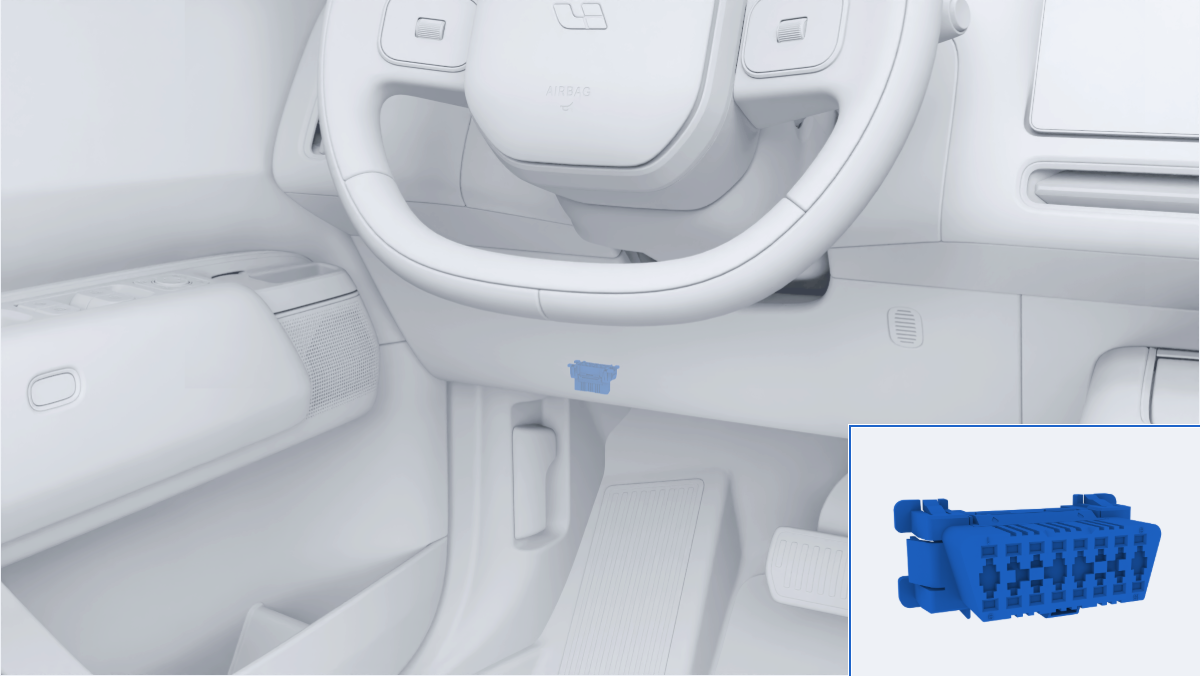

Диагностический порт расположен в левой части пространства для ног водителя под приборной панелью, используется для считывания данных автомобиля и проверки состава выхлопных газов.
Считывание идентификационной информации автомобиля с помощью диагностического прибора
В сервисном центре Li Auto вы можете считывать информацию об автомобиле с помощью соответствующего диагностического прибора:
- Запустите автомобиль.
- Подключите диагностический прибор к диагностическому порту автомобиля и включите его.
- Войдите в интерфейс диагностического прибора и выберите нужную информацию об автомобиле для просмотра.
Логический адрес ECU
| Главный элемент | Логический адрес | Описание |
|---|---|---|
| Инструмент для считывания данных | 0x0408 | Логический адрес инструмента для считывания данных |
Определение контактов
| Номер контакта (контактная точка) | Определение контакта |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Приём сигнала по Ethernet + |
| 4 | Заземление питания |
| 5 | Заземление сигнала |
| 6 | D_CAN_H |
| 7 | — |
| 8 | Линия активации Ethernet |
| 9 | — |
| 10 | — |
| 11 | Приём сигнала по Ethernet - |
| 12 | Отправка сигнала по Ethernet + |
| 13 | Отправка сигнала по Ethernet - |
| 14 | D_CAN_L |
| 15 | — |
| 16 | Питание |
