Задний участок магистрали левой передней пневморессоры

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка сервисного люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Подъём и опускание автомобиля
9. защитная балка шасси
10. Левая передняя нижняя защита днища
11. Левая нижняя защита днища
12. Защита топливного бака
13. Топливный бак и трубопроводы — устройство топливного бака
14. Задняя защитная панель днища в сборе

Снятие 6 шагов

1. 1

   Выверните крепёжную гайку заднего участка магистрали левой передней пневморессоры (1 шт.), отсоедините задний участок магистрали левой передней пневморессоры от переднего участка магистрали левой передней пневморессоры.

   🔧 комбинированный ключ 12 мм

2.

   2

   Отсоедините крепёжный фиксатор заднего участка трубопровода левой передней пневморессоры (6 шт.).

3.

   3

   Отсоедините крепёжный фиксатор заднего участка трубопровода левой передней пневморессоры (2 шт.).

4.

   4

   Отсоедините крепёжный фиксатор заднего участка трубопровода левой передней пневморессоры (4 шт.).

5.

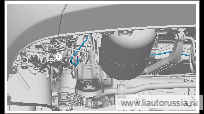

   5

   Выверните крепёжную гайку (1 шт.) заднего участка трубопровода левой передней пневморессоры, отсоедините задний участок трубопровода левой передней пневморессоры от электромагнитного клапана.

   🔧 рожково-накидной ключ 12 мм

6.

   6

   Отсоедините фиксатор заднего участка магистрали левой передней пневморессоры (3 шт.), снимите задний участок магистрали левой передней пневморессоры.

Установка 6 шагов

1.

   1

   Установите заднюю секцию трубопровода левой передней пневморессоры, установите фиксирующий хомут задней секции трубопровода левой передней пневморессоры (3 шт.).
2. 2

   Подсоедините заднюю секцию магистрали пневморессоры передней левой к электромагнитному клапану, установите крепёжную гайку(1 шт.) задней секции магистрали пневморессоры передней левой. Момент затяжки: 3 Н·м Момент затяжки соединительного штуцера составляет 3 Н·м, при этом метка краски на месте соединения должна оставаться неподвижной.

   ⚙︎ 3 Н·м🔧 комбинированный ключ 12 Примечание: перед установкой соединения магистрали необходимо проверить следующие места, и при наличии любой из указанных неисправностей заменить соответствующий соединитель: не отсоединилось ли и не деформировано ли явно, не треснуло ли медное кольцо; не деформировано ли, не выпало ли уплотнительное кольцо

3.

   3

   Установите фиксатор заднего участка магистрали левой передней пневморессоры (4 шт.).

4.

   4

   Установите фиксатор заднего участка магистрали левой передней пневморессоры (2 шт.).

5.

   5

   Установите фиксатор заднего участка магистрали левой передней пневморессоры (6 шт.).

6.

   6

   Соедините задний участок магистрали левой передней пневморессоры с передним участком магистрали левой передней пневморессоры, установите крепёжную гайку заднего участка магистрали левой передней пневморессоры (1 шт.). Момент затяжки: 3 Н·м Момент затяжки соединения составляет 3 Н·м, при этом необходимо убедиться, что метка краски на месте соединения не сдвинулась.

   ⚙︎ 3 Н·м🔧 комбинированный гаечный ключ Внимание: перед установкой трубопроводного соединения необходимо проверить следующие места, и при обнаружении любой из проблем заменить соответствующее соединение: не выпало ли медное кольцо, нет ли явной деформации или разрушения; не деформировалось ли уплотнительное кольцо, не выпало ли оно 12 мм
