Впускной-выпускной коллектор в сборе — кронштейн резонатора

Блок двигателя в сборе · Li L7 2022–2023 · стр. 303–304 оригинала
2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Впускной-выпускной коллектор в сборе — кронштейн резонатора

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный кожух двигателя в сборе
  4. Воздушный фильтр в сборе

Снятие 2 шагов

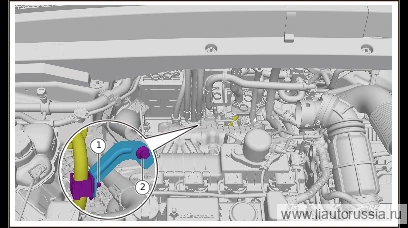

  1. Шаг 1

    Отсоедините фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.

  2. Выверните крепёжные болты (1 шт.) кронштейна резонатора, снимите кронштейн резонатора.

    🔧 головка 8 мм

Установка 2 шагов

  1. Шаг 1

    Установите кронштейн резонатора, установите крепёжные болты (1 шт.) кронштейна резонатора. Момент затяжки: (10±1.5) Нм.

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм

  2. Установите фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите кронштейн резонатора, установите крепёжные болты (1 шт.) кр…(10±1.5) Н·м
