Узел насоса ОЖ-Монтажный кронштейн электронного насоса ОЖ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 3 шагов
-

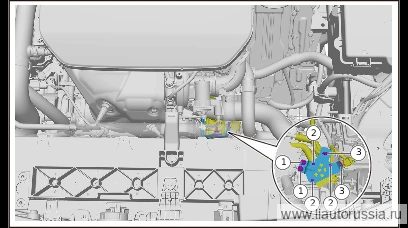

Отсоедините фиксатор жгута проводов двигателя (2 шт.).
-
Выверните крепёжные винты электронного насоса ОЖ (3 шт.), отведите электронный насос ОЖ в сторону.
🔧 Торцевая головка с битой T10 -
Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), снимите монтажный кронштейн электронного насоса ОЖ.
🔧 Торцевая головка 8 мм
Установка 3 шагов
-
Установите монтажный кронштейн электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 Торцевая головка 8 ммQ1840616F70 -
Установите электронный насос ОЖ, установите крепёжные винты электронного насоса ОЖ (3 шт.). 1000281 Самонарезающий винт Момент затяжки: (1.4±0.1) Н·м
⚙︎ (1.4±0.1) Н·м🔧 Торцевая головка с битой T10 -
Установите фиксатор жгута проводов двигателя (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн электронного насоса ОЖ, установите креп… | (10±1) Н·м |
| Установите электронный насос ОЖ, установите крепёжные винты электронно… | (1.4±0.1) Н·м |
