Трубка продувки угольного адсорбера в сборе I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Подъём и опускание автомобиля
- Защита топливного бака
- Колесо в сборе (алюминиевое)
- Задняя секция накладки арки левого заднего колеса в сборе
- Левый задний подкрылок в сборе
Снятие 4 шагов
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и трубки продувки угольного адсорбера в сборе II.
-

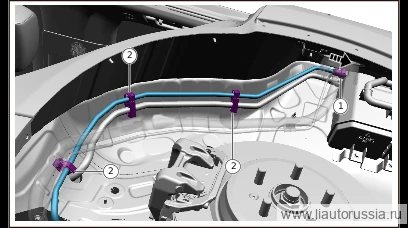

Отсоедините фиксатор (1 шт.) трубки продувки угольного адсорбера в сборе I.
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и адсорбера в сборе.
-

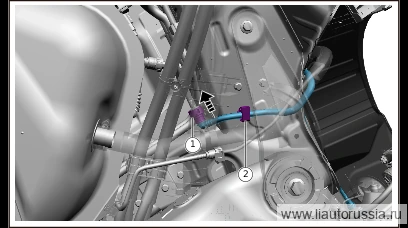

Отсоедините фиксатор (3 шт.) вентиляционной трубки топливного бака II, снимите трубку продувки угольного адсорбера в сборе I.
Установка 4 шагов
-
Установите трубку продувки угольного адсорбера в сборе I, подсоедините трубку продувки угольного адсорбера в сборе I к адсорберу в сборе в направлении, указанном стрелкой.
Примечание- При подсоединении трубки продувки угольного адсорбера в сборе I к адсорберу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубку продувки угольного адсорбера в сборе I к адсорберу в сборе до упора до щелчка.
-
Установите фиксатор (3 шт.) трубки продувки угольного адсорбера в сборе I.
-
Подсоедините трубку продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II в направлении, указанном стрелкой.
Примечание- При подсоединении трубки продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубку продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II до упора до щелчка.
-
Установите фиксатор (1 шт.) трубки продувки угольного адсорбера в сборе I.
