Топливный узел в сборе — Датчик давления адсорбера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно сгибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.

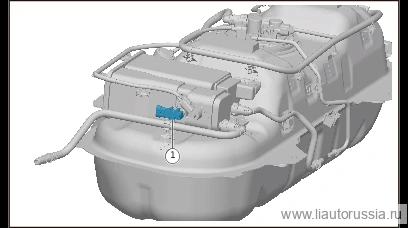

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Топливный бак и элементы трубопровода — Ремень крепления топливного бака в сборе
- Устройство топливного бака
Снятие 2 шагов
-

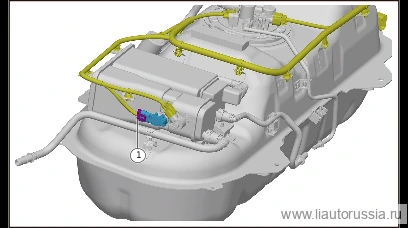

Отсоедините разъём жгута проводов датчика давления адсорбера (1 шт.).
-

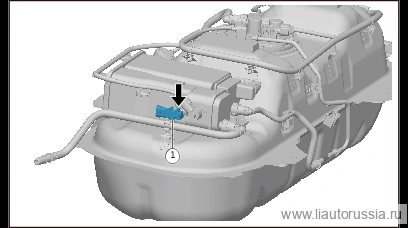

С помощью шлицевой отвёртки поддените в месте, указанном стрелкой, и снимите датчик давления адсорбера.
Установка 3 шагов
-
Установите датчик давления адсорбера.
-
Подсоедините разъём жгута проводов датчика давления адсорбера (1 шт.).
-
Метод и стандарт проверки герметичности системы контроля улавливания паров топлива: 1. Закройте клапан управления вентиляцией адсорбера, откройте изолирующий клапан топливного бака. 2. Откройте крышку заливной горловины, подключите к системе дымовой диагностический прибор и проверьте наличие утечек и зону утечки.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Указания по проверке: проверка выходного напряжения: при атмосферном давлении и питании 5В выходное напряжение датчика
- Должно составлять 1,5В±0,1В; если значение выходит за пределы этого диапазона, датчик считается неисправным. 2. Сопротивление между
- Выводами датчика должно находиться в пределах установленного диапазона, в противном случае датчик также считается неисправным.
