Топливный бак и элементы трубопровода — Ремень крепления топливного бака в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 1 шагов
-

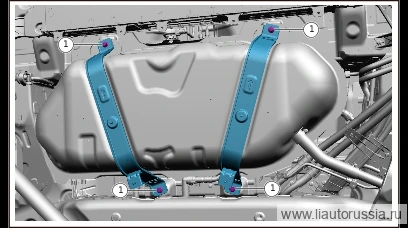

С помощью плоского домкрата подоприте топливный бак в сборе, выверните крепёжные болты ремня крепления топливного бака в сборе (4 шт.), снимите ремень крепления топливного бака в сборе.
🔧 головка отвёртки Примечание: Q1841025TF61S болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1841025TF61Sодноразовая детальПримечание. До установки ремня крепления топливного бака в сборе необходимо поддерживать топливный бак в сборе плоским домкратом.
Установка 1 шагов
-
Установите ремень крепления топливного бака в сборе, установите крепёжные болты ремня крепления топливного бака в сборе (4 шт.). Q1841025TF61S болт с шестигранной фланцевой головкой Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка отвёртки Примечание: Q1841025TF61S болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1841025TF61Sодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ремень крепления топливного бака в сборе, установите крепёж… | 45±5 Н·м |
