Топливный бак и трубопроводные компоненты — Заливная труба в сборе

Система подачи топлива · Li L7 2022–2023 · стр. 722–723 оригинала
4 шагов снятия3 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Топливный бак и трубопроводные компоненты — Заливная труба в сборе

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Топливный бак и элементы трубопроводов — Крышка заливной горловины
  5. Подъём и опускание автомобиля
  6. Защита топливного бака
  7. Колесо в сборе (алюминиевое)
  8. Задняя секция накладки арки левого заднего колеса в сборе
  9. Левый задний подкрылок в сборе

Снятие 4 шагов

  1. Ослабьте хомут шланга типа A с червячным приводом, отсоедините заливную трубу в сборе от топливного бака в сборе.

    🔧 головка 7 мм
  2. С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки заливной горловины в сборе, отсоедините топливный бак в сборе от заливной трубы в сборе.

  3. Выверните крепёжные болты заливной трубы в сборе (1 шт.).

    🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1840820TF61S является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 10 ммQ1840820TF61Sодноразовая деталь

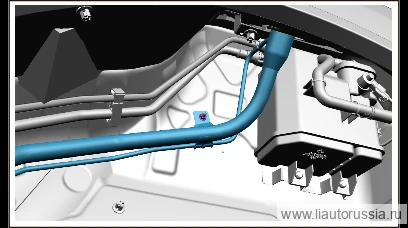

  4. Шаг 4

    Выверните крепёжные гайки заливной трубы в сборе (1 шт.), снимите заливную трубу в сборе.

    🔧 головка 10 мм

Установка 3 шагов

  1. Шаг 1

    Установите заливную трубу в сборе, установите крепёжные гайки заливной трубы в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

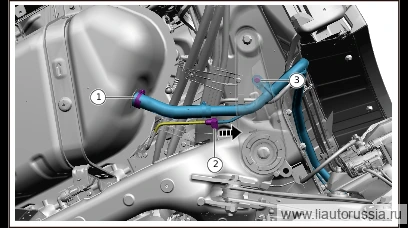

  2. Шаг 2

    Подсоедините заливную трубу в сборе, затяните хомут шланга типа A с червячным приводом. Соедините топливный бак в сборе с заливной трубой в сборе в направлении, указанном стрелкой.

    🔧 головка 7 мм 2
    Примечание
    • При соединении топливного бака в сборе с заливной трубой в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините топливный бак в сборе с заливной трубой в сборе до упора, при этом должен раздаться щелчок «клик».
  3. Установите крепёжные болты заливной трубы в сборе (1 шт.). Q1840820TF61S болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820TF61S

Моменты затяжки — сводка

ОперацияМомент
Установите заливную трубу в сборе, установите крепёжные гайки заливной…9±1 Н·м
Установите крепёжные болты заливной трубы в сборе (1 шт.). Q1840820TF6…23±2 Н·м
