Теплозащитный экран заднего глушителя
Система выпуска · Li L7 2022–2023 · стр. 698–699 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
- После завершения установки опустите автомобиль до положения на земле.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
- Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию — необходимо устанавливать новую уплотнительную прокладку впускной/выпускной трубы глушителя.
- Так как задний глушитель в сборе имеет большую длину, при демонтаже/монтаже необходимо, чтобы одновременно работали два специалиста по ремонту, либо использовать подходящий инструмент для поддержки, чтобы избежать повреждения заднего глушителя в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Задний глушитель в сборе
Снятие 1 шагов
-

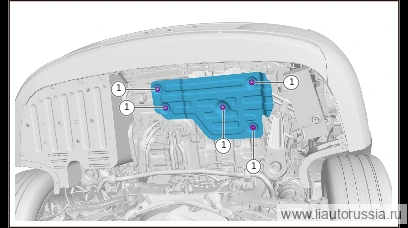

Выверните пружинные гайки (5 шт.) теплозащитного экрана заднего глушителя, снимите теплозащитный экран заднего глушителя.
X01-89393006одноразовая детальПримечание- X01-89393006 пружинные гайки — одноразовые детали, при каждом демонтаже необходимо устанавливать новые детали.
- Обязательно дождитесь остывания температуры трубопровода глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры!
Установка 1 шагов
-
Установите теплозащитный экран заднего глушителя, установите пружинные гайки (5 шт.) теплозащитного экрана заднего глушителя.
🔧 специальная головка для пружинной гайкиX01-89393006одноразовая детальПримечание- X01-89393006 пружинные гайки — одноразовые детали, при каждом демонтаже/монтаже необходимо устанавливать новые детали.
- Обязательно дождитесь остывания температуры трубопровода глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры! X01-89393006 пружинная гайка Момент затяжки: пружинную гайку затянуть до упора.
- X01-89393006 пружинные гайки — одноразовые детали, при каждом демонтаже/монтаже необходимо устанавливать новые детали.
