Свеча зажигания и катушка зажигания — Свеча зажигания в сборе

Блок двигателя в сборе · Li L7 2022–2023 · стр. 247–248 оригинала

1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Устраните загрязнения из отверстия свечи зажигания.
После снятия катушки зажигания, но до снятия свечи зажигания, обязательно очистите отверстие свечи зажигания сжатым воздухом.
После снятия катушки зажигания повторно проверьте уплотняющую поверхность на наличие загрязнений, при необходимости очистите влажной ветошью или повторно сжатым воздухом.
Если загрязнения не устранены в соответствии с требованиями, они могут попасть в камеру сгорания и привести к нарушению процесса сгорания.
Загрязнения, оставшиеся на посадочном месте уплотнения свечи зажигания в сборе, могут привести к нарушению герметичности.
Не допускайте демонтаж и монтаж свечи зажигания в сборе на горячем двигателе, используйте специальную головку для установки свечей зажигания.
При демонтаже и монтаже свечи зажигания в сборе обращайтесь с ней осторожно, не допускайте ударов и падения свечи зажигания в сборе во избежание её повреждения.

Подготовительные работы 8

Двери автомобиля книга владельца
Открытие и закрытие капота
Двери багажника на электроприводе книга владельца
Крышка багажника в сборе
Крышка смотрового люка аккумуляторной батареи
Аккумулятор книга владельца
Декоративный кожух двигателя в сборе
Свеча зажигания и катушка зажигания — Катушка зажигания в сборе

Снятие 1 шагов

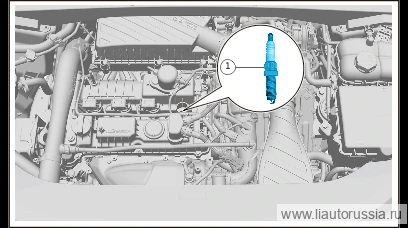

1

Используя головку для свечей зажигания, выверните свечу зажигания в сборе, извлеките свечу зажигания в сборе.

🔧 головка для свечей зажигания 14
Примечание
- Не допускайте демонтаж и монтаж свечи зажигания в сборе на горячем двигателе, используйте специальную головку для установки свечей зажигания.
- Устраните загрязнения из отверстия свечи зажигания.
- После снятия катушки зажигания, но до снятия свечи зажигания, обязательно очистите отверстие свечи зажигания сжатым воздухом.
- После снятия катушки зажигания повторно проверьте уплотняющую поверхность на наличие загрязнений, при необходимости очистите влажной ветошью или повторно сжатым воздухом.
- Если загрязнения не устранены в соответствии с требованиями, они могут попасть в камеру сгорания и привести к нарушению процесса сгорания.
- Загрязнения, оставшиеся на посадочном месте уплотнения свечи зажигания, могут привести к нарушению герметичности.

Установка 1 шагов

Установите свечу зажигания в сборе в головку для свечей зажигания, используя головку для свечей зажигания, установите свечу зажигания в сборе. E15M-92090001 Свеча зажигания в сборе. Момент затяжки: (22.5±2.5) Н·м.

⚙︎ (22.5±2.5) Н·м

Примечание. Устанавливайте свечу зажигания вертикально в головку для свечей зажигания во избежание возникновения боковой нагрузки при установке свечи зажигания и её повреждения.

Моменты затяжки — сводка

Операция	Момент
Установите свечу зажигания в сборе в головку для свечей зажигания, исп…	(22.5±2.5) Н·м
