Подводящая трубка электронного водяного насоса
Блок двигателя в сборе · Li L7 2022–2023 · стр. 309–310 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Запрещается выполнение работ с высоковольтной электрической системой специалистам без средств индивидуальной защиты.
- Высоковольтные компоненты необходимо накрывать изоляционным материалом во избежание несчастных случаев.
- При снятии и установке высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен работать в высоковольтных диэлектрических перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполните процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически выполнит накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии фиксирующих хомутов трубок обязательно используйте клещи для хомутов трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
Снятие 1 шагов
-

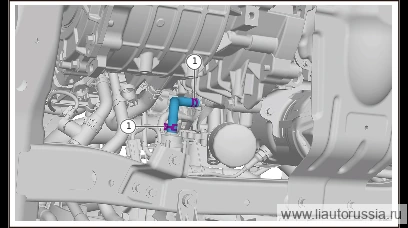

Ослабьте фиксирующий хомут (2 шт.) подводящей трубки электронного водяного насоса, снимите подводящую трубку электронного водяного насоса.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 1 шагов
-
Установите подводящую трубку электронного водяного насоса, установите фиксирующий хомут (2 шт.) подводящей трубки электронного водяного насоса.
